Ремонт трансмиссии Admiral

Список выполненных работ:
• Замена сальников кулис
• Замена сальников валов тормозных дисков
• Замена сальника вала ручника
• Замена медных втулок и упорных шайб дифференциала
• Замена игольчатых подшипников дифференциала
• Замена подшипника на левом выходном валу
• Замена внешнего подшипника вала вариатора

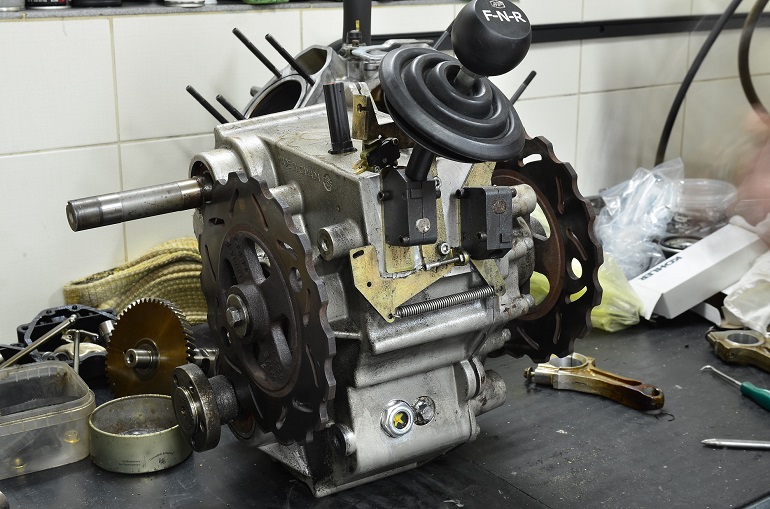

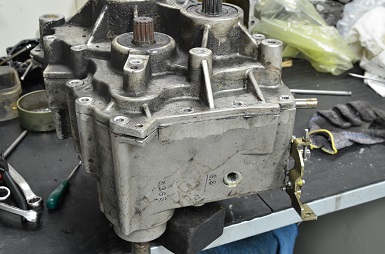

• Трансмиссия Admiral на столе, приступаем к визуальному осмотру
Ремонт трансмиссии Admiral

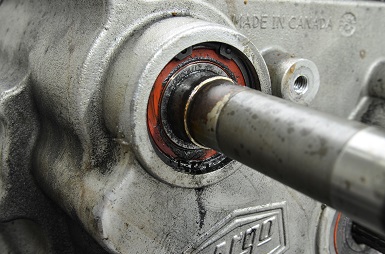

 • Течь масла из под подшипника на валу вариатораРемонт трансмиссии Admiral

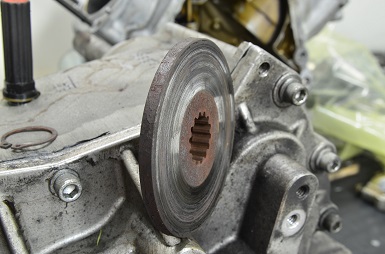

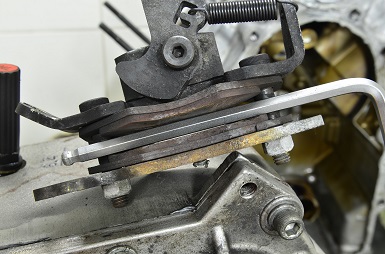

• Колодку ручника выгнуло от температы

• На диске ручника есть задиры, но не критичные
Ремонт трансмиссии Admiral

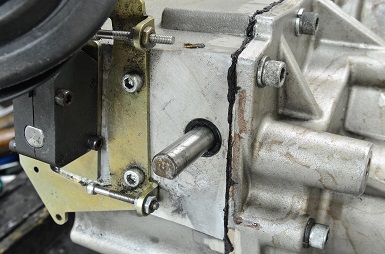

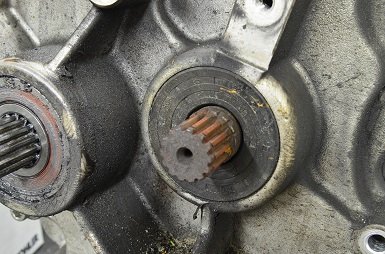

• Сальник ручника выгнуло от температуры

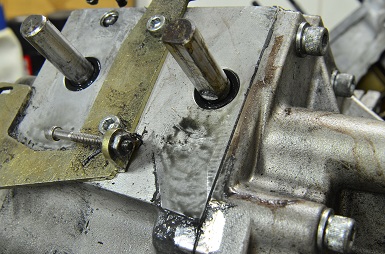

• Течь из под сальников кулис
Ремонт трансмиссии Admiral

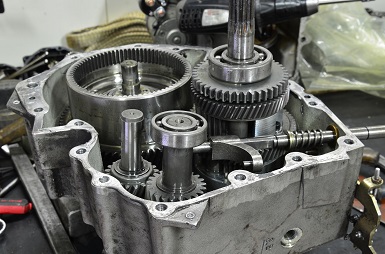

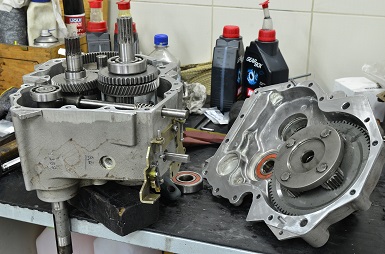

• Вскрыли
Ремонт трансмиссии Admiral

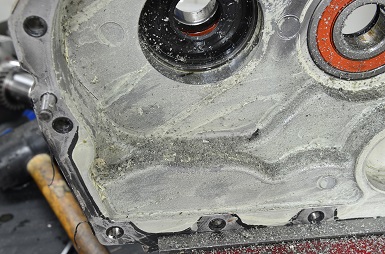

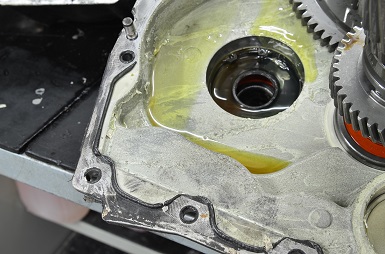

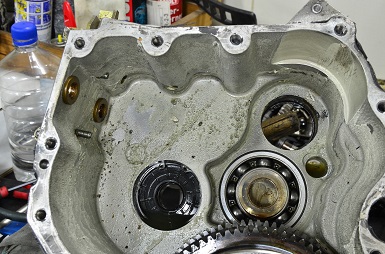

• Трансмиссия была перегрета, масло разложилось на фракции и покрыло "налетом" корпус и крышку
Ремонт трансмиссии Admiral

Ремонт трансмиссии Admiral

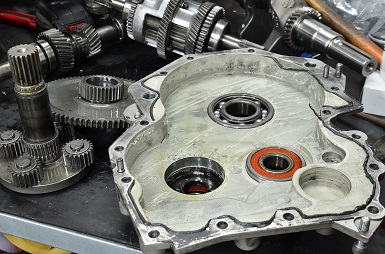

• Химией налет снять не удалось, поэтому счищаем механически
Ремонт трансмиссии Admiral

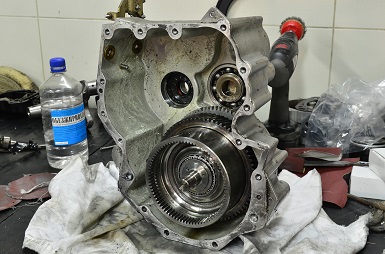

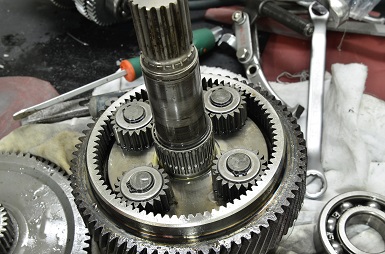

• На корпусе точно такая же картина. Для доступа к корпусу демонтируем вал планетарной передачи
Ремонт трансмиссии Admiral

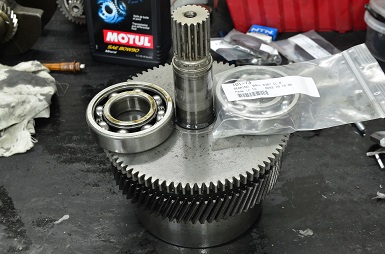

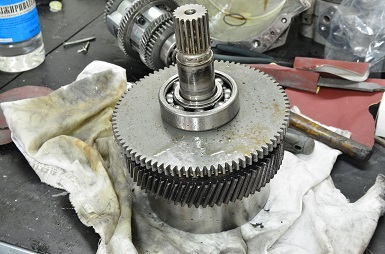

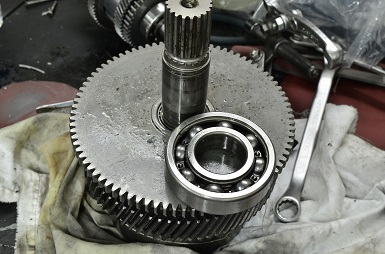

• Демонтировали вал планетарной передач. На его опорном подшипнике есть незначительный люфт.
Один из основных узлов, поэтому подшипник под замену
Ремонт трансмиссии Admiral


• Все игольчатые подшипники внутри в порядке и не требуют замены
Ремонт трансмиссии Admiral

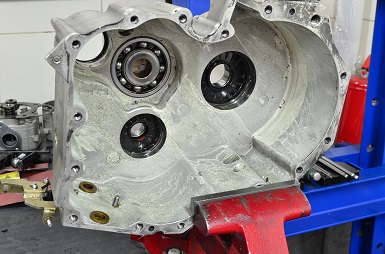

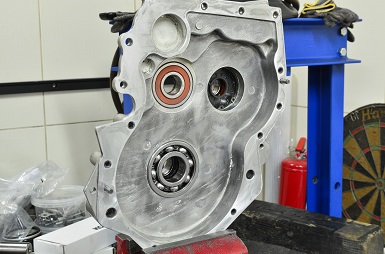

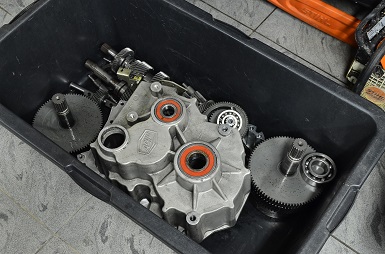

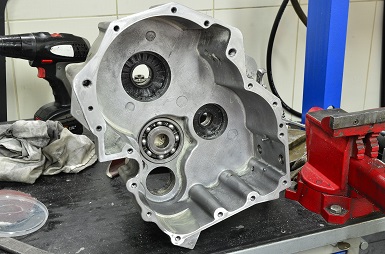

• Приступаем к чистке корпуса
Ремонт трансмиссии Admiral

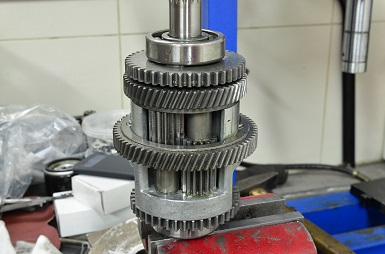

• На очереди дифференциал. Разбираем и диагностируем
Ремонт трансмиссии Admiral

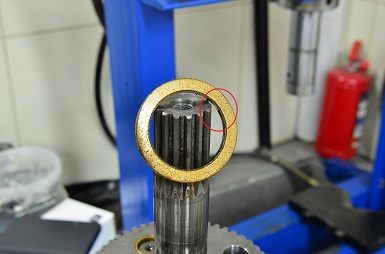

• На опорных медных шайбах есть выработка
Ремонт трансмиссии Admiral

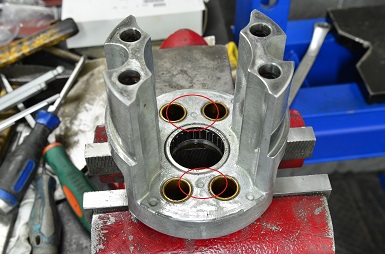

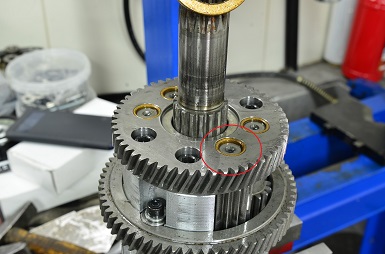

• Незначительный износ медных втулок

• Люфт на игольчатых подшипниках
Ремонт трансмиссии Admiral


• Приступаем к сборке
Ремонт трансмиссии Admiral

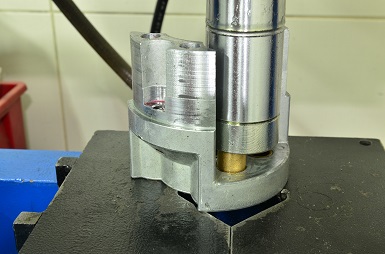

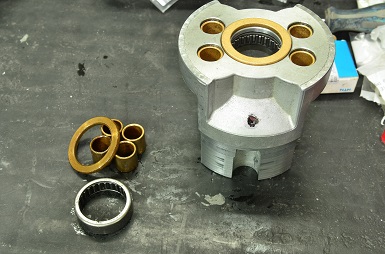

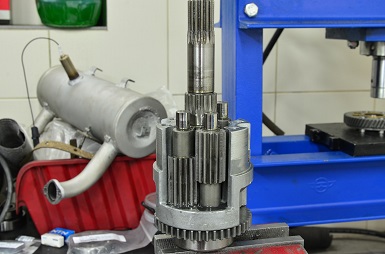

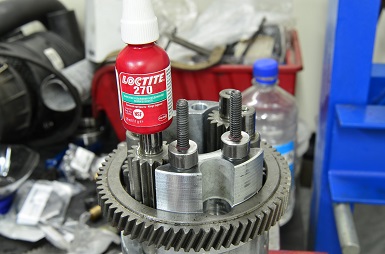

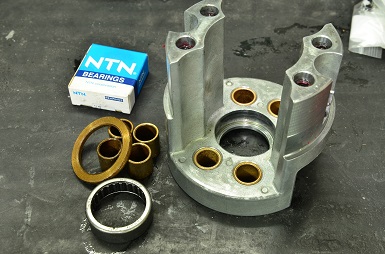

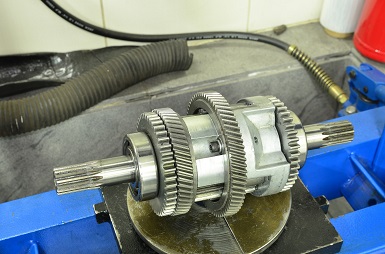

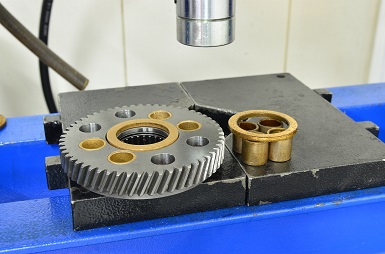

• Перебираем дифференциал. Меняем медные втулки, шайбы и подшипники
Ремонт трансмиссии Admiral

Ремонт трансмиссии Admiral

Ремонт трансмиссии Admiral

Ремонт трансмиссии Admiral

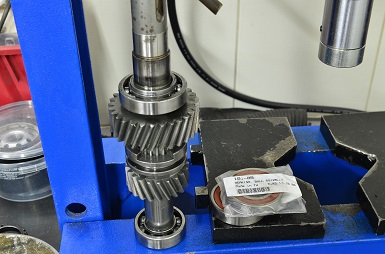

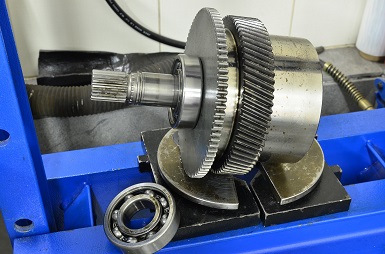

• Меняем подшипник на левом выходном валу
Ремонт трансмиссии Admiral


• Меняем подшипник на валу вариатора
Ремонт трансмиссии Admiral

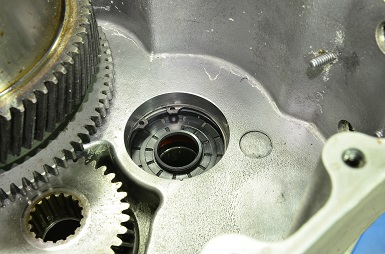

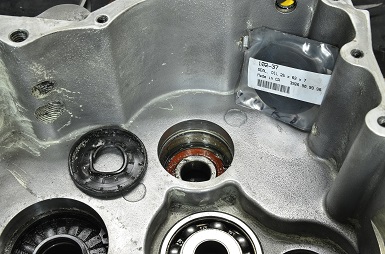

• Меняем сальники на валах тормозных дисков и на валу ручника
Ремонт трансмиссии Admiral

Ремонт трансмиссии Admiral

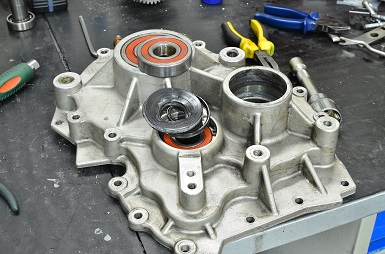

• Устанавливаем все валы внутрь корпуса и закрываем трансмиссию
Ремонт трансмиссии Admiral

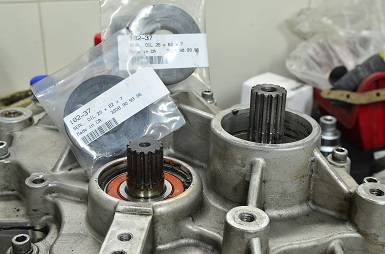

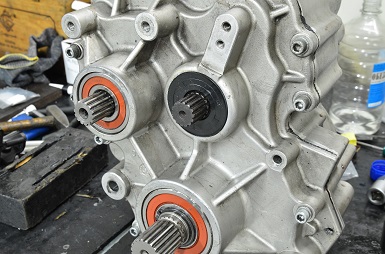

• Устанавливаем новые сальники на валы (устанавливаются уже на закрытой трансмиссии)
Ремонт трансмиссии Admiral

Ремонт трансмиссии Admiral

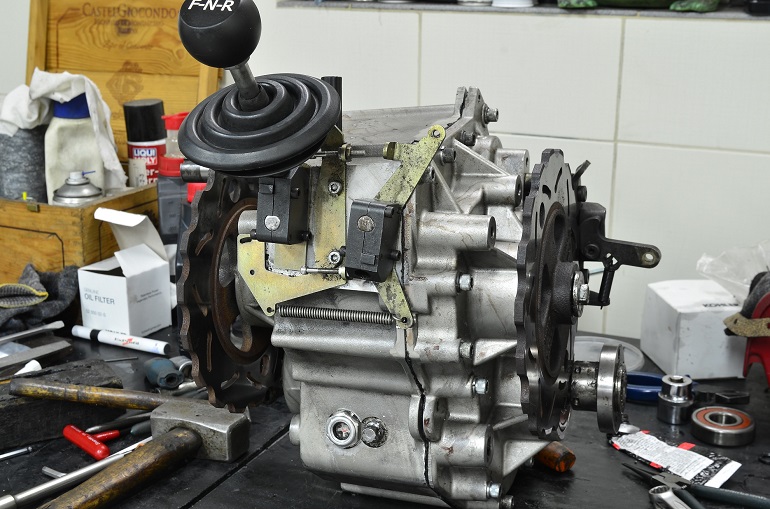

• Все, трансмиссия готова
